7100 電動調節閥
產品概述:
螺紋黃銅閥門電動閥配以電子驅動控制裝置后,能調節蒸汽或冷。熱水的流量,廣泛用于中央空調、采暖、水處理、工業加工行業系統的流體控制。如:空調通風設備的水路控制。供暖設備的水路控制。
工作原理:
電動二通閥由閥門和執行器組成(執行器的結構和工作原理請?jiān)斠?jiàn)執行器說明書)。

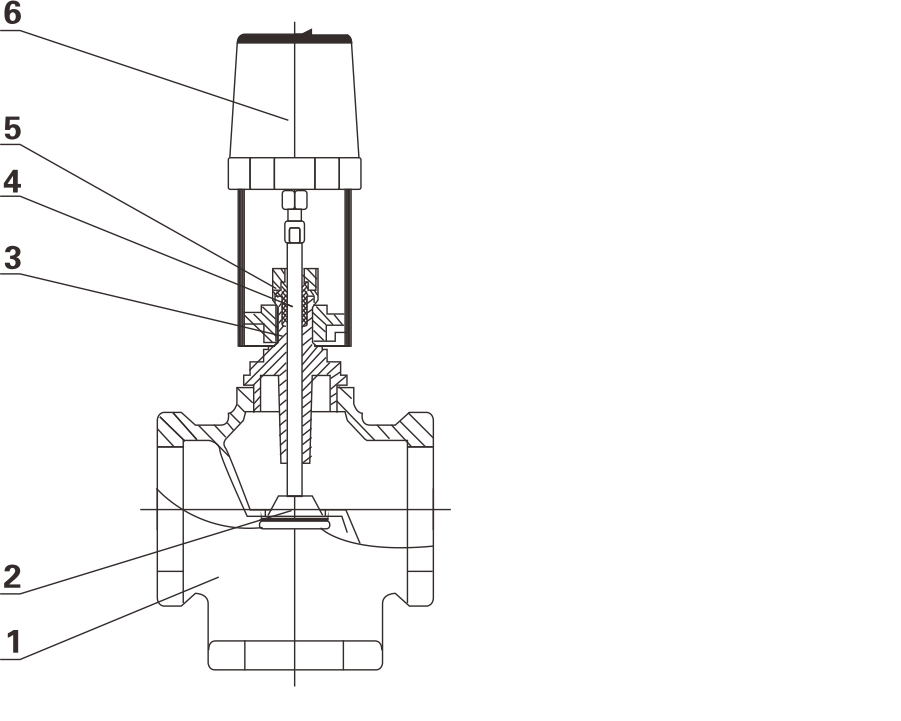

電動二通閥由閥體、閥蓋、閥座、閥瓣及閥桿等零件組成。具體結構參見結構圖
電動二通閥由工作原理在執行器的作用下,閥桿帶動閥瓣做上升或下降運動,改變閥瓣與閥
座間的流通面積,以便調節并控制介質的流量
聯系我們
主要技術參數:
公稱壓力: 1 .6Mpa
聯接方式: G型內螺紋絲口
介質溫度:常溫( 0℃-120℃)
高溫(-10℃-180℃) .
介質:熱冷水、50%乙二醇、/蒸汽
水流特性:等百分比或線性
泄漏量: ≤0.03%/Kvs (在規定壓差力)
水流方向:按箭頭方向(二通)
分流、混流(三通)
閥門打開關閉方式:向上開、向下關(二通)
主要材料:
1、閥體、閥座:黃鋼
2、閥瓣:不銹鋼1Cr1 8NI9
3、閥蓋:黃銅
4、閥桿:不銹鋼1Cr18Ni9
5、閥桿密封件:丁青橡膠或聚四氟乙烯
6、執行器
產品尺寸圖:

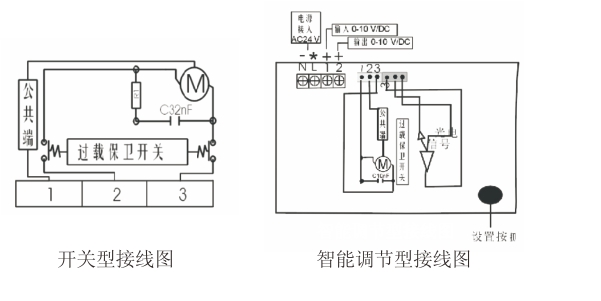

接線圖:
